DATE : 2009.04.13 Monday 23:14

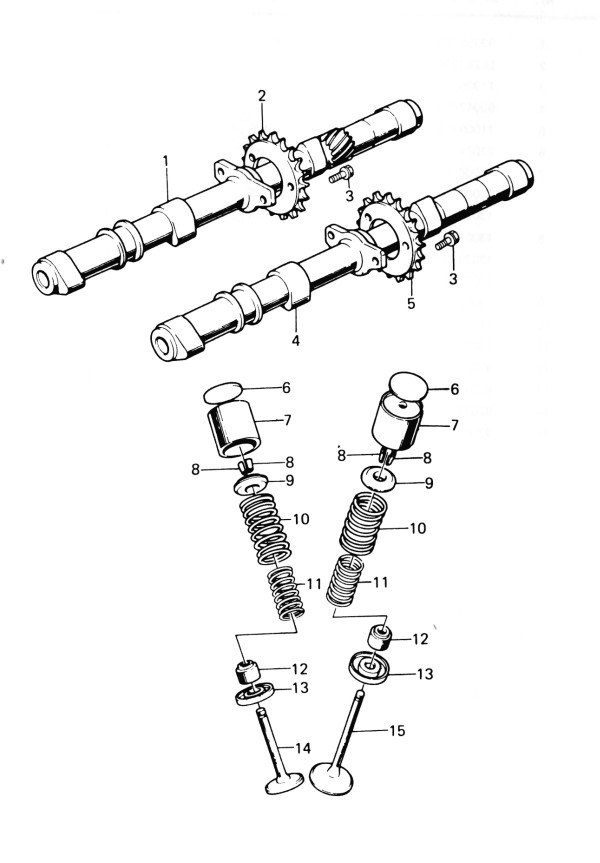

TITLE : カムシャフト，バルブ　Z750FX(D2,D3)

No. 部品番号 部　品　名 個数
1 12044-015 CAMSHAFT，exhaust 1
2 12046-002 SPROCKET，exhaust camshaft 1
3 92003-208 BOLT，hex head，6×10 6
4 12044-014 CAMSHAFT，inlet 1
5 12046-001 SPROCKET，inlet camshaft 1
6 12037-001
〜025 		SHIM，2.00〜3.20t (0.05t) AR
7 12032-005 TAPPET 8
8 12011-004 COLLAR，valve spring 16
9 12009-005 RETAINER，valve spring 8
10 12007-012 SPRING，outer valve 8
11 12007-011 SPRING，inner valve 8
12 92049-016 0IL SEAL， RV371295 8
13 12010-004 SEAT，valve spring 8
14 12005-009 VALVE，exhaust 4
15 12004-017 VALVE，inlet 4





Check
posted by z2f.net  [ エンジン ]  - -
DATE : 2006.08.04 Friday 01:15

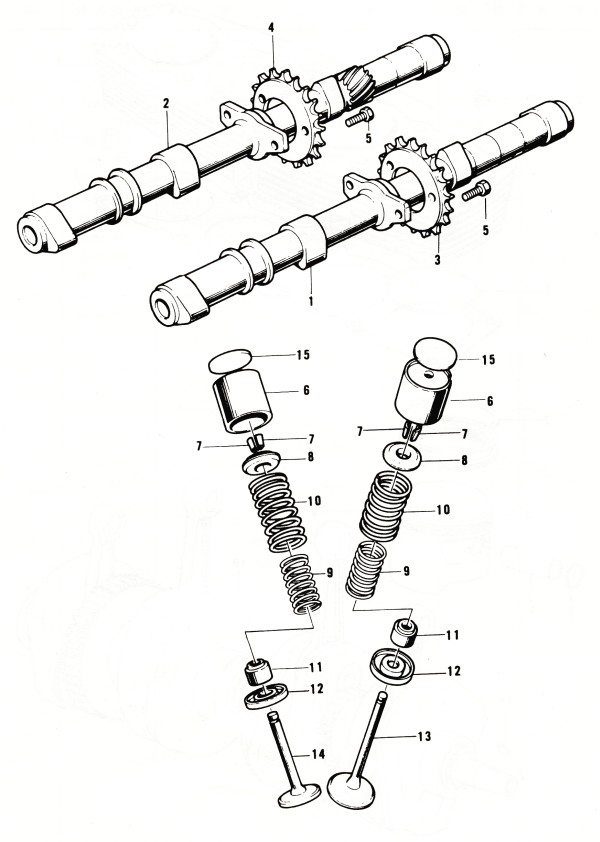

TITLE : カムシャフト，バルブ

No. 部品番号 部　品　名 個数
1 12044-004 カムシャフト，インレット 1
2 12044-005 カムシャフト，エキゾースト 1
3 12046-001 スプロケット，インレットカムシャフト 1
4 12046-002 スプロケット，エキゾーストカムシャフト 1
5 92003-141 ボルト，6×10 6
6 12032-004 タペット 8
7 12011-002 カラー，バルブスプリング 16
8 12009-005 リテーナー，バルブスプリング 8
9 12007-011 スプリング，インナーバルブ 8
10 12007-012 スプリング，アウターバルブ 8
11 92049-016 オイルシール，RV371295 8
12 12010-004 シート，バルブスプリング 8
13 12004-012 バルブ，インレット 4
14 12005-005 バルブ，エキゾースト 4
15 12037-001
〜025 		シム，タペット，2.00t〜3.20t (0.05t) AR







Check
posted by z2f.net  [ エンジン ]  - trackbacks(35)
DATE : 2006.07.13 Thursday 18:24

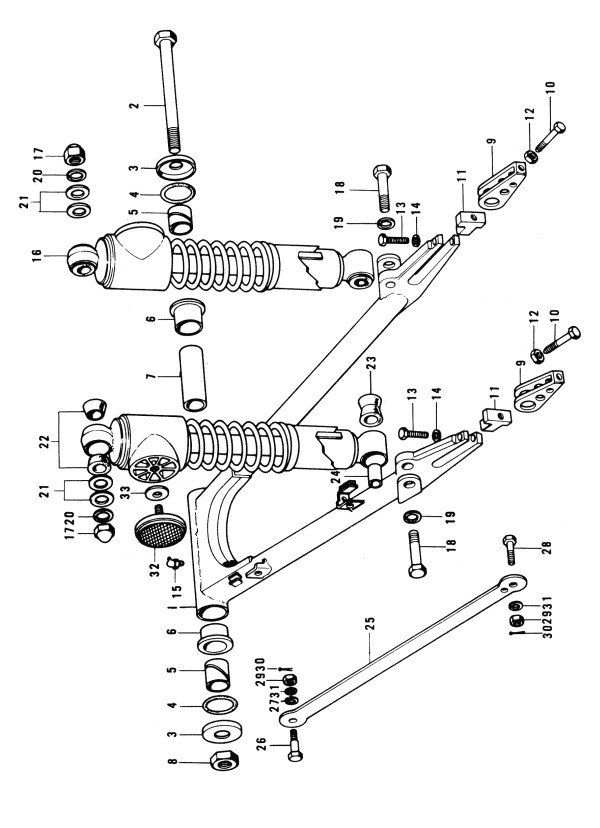

TITLE : スイングアーム，リヤーショックアブソーバー

No. 部品番号 部　品　名 個数
1 33001-046 スウイングアーム 1
2 33032-036 シャフト，スウイングアームピポット 1
3 33035-003 キャップ，スウイングアーム 2
4 671B2530 Ｏリング，30mm 2
5 33034-009 スリーブ，スウイングアーム 2
6 33033-009 ブッシュ，スウイングアーム 2
7 33036-005 カラー，スウイングアーム 1
8 92019-012 ナット，ロック，16mm 1
9 33040-049 アジャスター，チェーン 2
10 92001-038 ボルト，チェーンアジャスター 2
11 33044-001 ストッパー，チェンアジャスター 2
12 312B0800 ナット，8mm 2
13 110G0840 ボルト，8×40 2
14 461F0800 スプリングワッシャー，8mm 2
15 92005-002 ニップル，グリース 1
16 45014-089 ショックアブソーパー，リヤー 2
17 92020-014 ナット，ショックアブソーバー 2
18 113N1035 ボルト，10×35 2
19 461F1000 スプリングワッシャー，10mm 2
20 461F1200 スプリングワッシャー，12mm 2
21 410B1200 プレーンワッシャー，12mm 4
22 45017-001 ブッシュ，ショックアブソーバーラバー 4
23 45017-011 ブッシュ，ショックアブソーバーラバー 2
24 45016-003 ブッシュ，ショックアブソーバーピボット 2
25 43007-032 トルクリンク，リヤーブレーキ 1
26 92003-103 ボルト，8×28 1
27 411B1000 プレーンワッシャー，10mm 1
28 92003-101 ボルト，10×45 1
29 313B1000 ナット，10mm 2
30 92041-005 ピン，コッター 2
31 461F1000 スプリングワッシャー，10mm 2
32 28012-009 リフレクター，リフレックス 2
33 92094-011 ラバー，リフレクター 2
Check
posted by z2f.net  [ 足回り ]  - -
DATE : 2006.07.13 Thursday 18:20

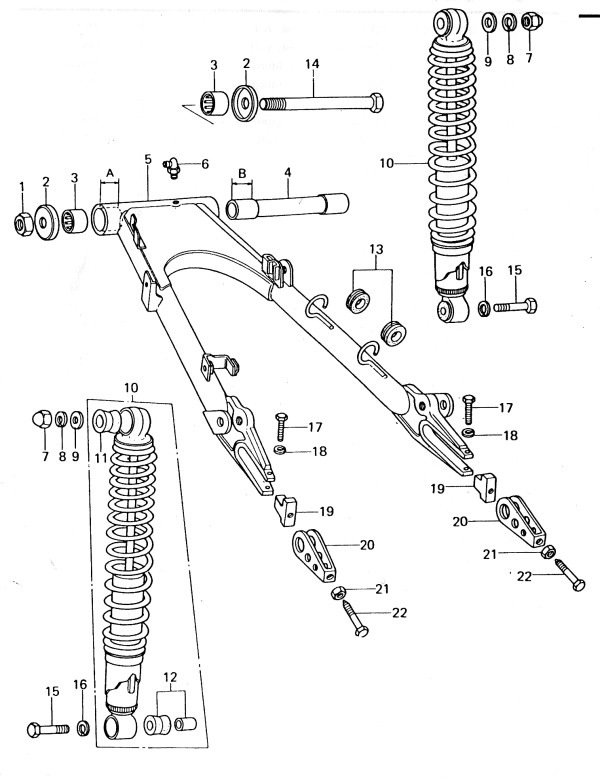

TITLE : スイングアーム，リヤーショックアブソーバー　Z750FX(D2,D3)

No. 部品番号 部　品　名 個数
1 92019-012 NUT，lock，16mm 1
2 33035-009 CAP，swing arm 2
3 92046-061 BEARING NEEDLE，22BTM2816 4
4 42036-1011 SLEEVE，swing arm，B＝38mm 1
5 33001-1020 SWING ARM，A=37mm
(Includes Ref No's Marked*) 		1
6 92005-002 GREASE NIPPLE 1
7 92020-014 NUT，shock absorber fitting 2
8 461F1200 WASHER，spring，12mm 2
9 410B1200 WASHER，plain，12mm 2
10 45014-1023 SHOCK ABSORBER， rear 2
11 45017-018 BUSHING，shock absorber 2
12 45017-011 BUSHING，shock absorber 2
13 43064-O07 DAMPER RUBBER，brake hose 2
14 33032-036 SHAFT，swing arm pivot 1
15 113N1035 BOLT，hex head，10×35 2
16 461F1O00 WASHER，spring，10mm 2
17 110G0840 BOLT，hex head，8×40 2
18 461F0800 WASHER，sprin9，8mm 2
19 33044-001 STOPPER，chain adjuster 2
20 33040-066 ADJUSTER，chain 2
21 315B1000 NUT，10mm 2
22 92001-143 BOLT，chain adjuster 2
Check
posted by z2f.net  [ 足回り ]  - -
DATE : 2006.07.13 Thursday 01:21

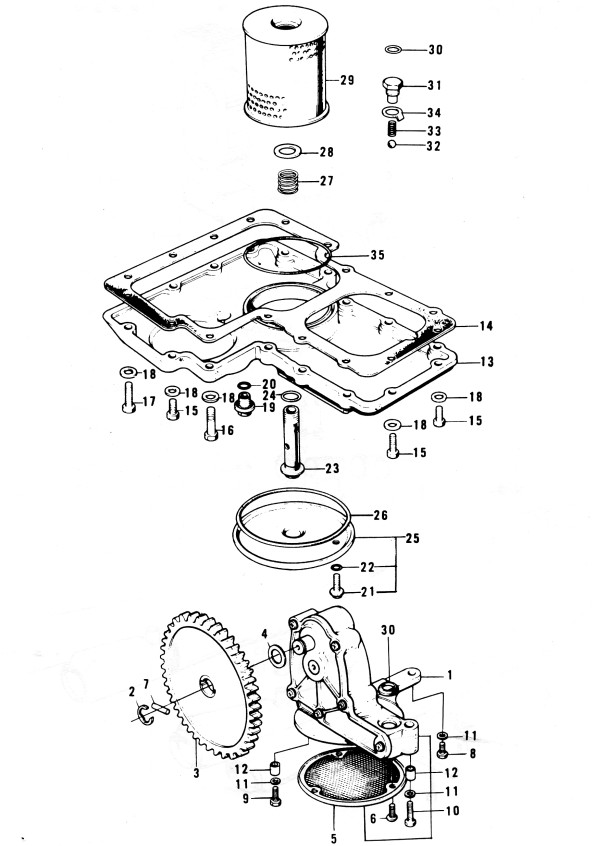

TITLE : オイルポンプ，オイルフィルター

No. 部品番号 部　品　名 個数
1 16082-036 オイルポンプアッシー 1
2 482K7000 サークリッブ，7mm 1
3 16085-019 ギヤー，オイルポンブ 1
4 92026-080 ワッシャー，オイルボンブ 1
5 16111-002 ストレーナー，オイルポンプ 1
6 220B0508A ナベコネジ，5×8 3
7 551A0314 ノックピン，3×14 1
8 110G0622 ボルト，6×22 1
9 110G0635 ボルト，6×35 1
10 110G0645 ボルト，6×45 1
11 410B0600 プレーンワッシャー，6mm 3
12 92042-007 ノックヒン 2
13 16110-002 パン，オイル 1
14 16112-002 ガスケット，オイルバン 1
15 110B0625 ボルト，6×25 13
16 110B0635 ボルト，6×35 3
17 110B0650 ボルト，6×50 1
18 410B0600 プレーンワッシャー，6mm 17
19 92066-026 プラグ，オイルドレーン 1
20 670B2022 Ｏリング，22mm 1
21 92066-024 プラグ，オイルドレーン 1
22 670B1508 Ｏリング，8mm 1
23 92003-094 ボルト，オイルフイルター 1
24 670B2016 Ｏリング，16mm 1
25 16146-001 カバー，オイルフイルター 1
26 671B25105 Ｏリング，105mm 1
27 92081-108 スプリング，オイルフイルター 1
28 92022-220 ブレーンワッシャー 1
29 16099-002 エレメント，オイルフイルター 1
30 92055-048 Ｏリング 2
31 92003-095 ボルト，チェックバルブ 1
32 600A1200 ステイールボール，3/8' 1
33 92081-109 スプリング，チェックバルブ 1
34 92024-048 ロックワッシャー 1
35 92055-052 Ｏリング，91mm 1
Check
posted by z2f.net  [ エンジン ]  - -
DATE : 2006.07.13 Thursday 01:06

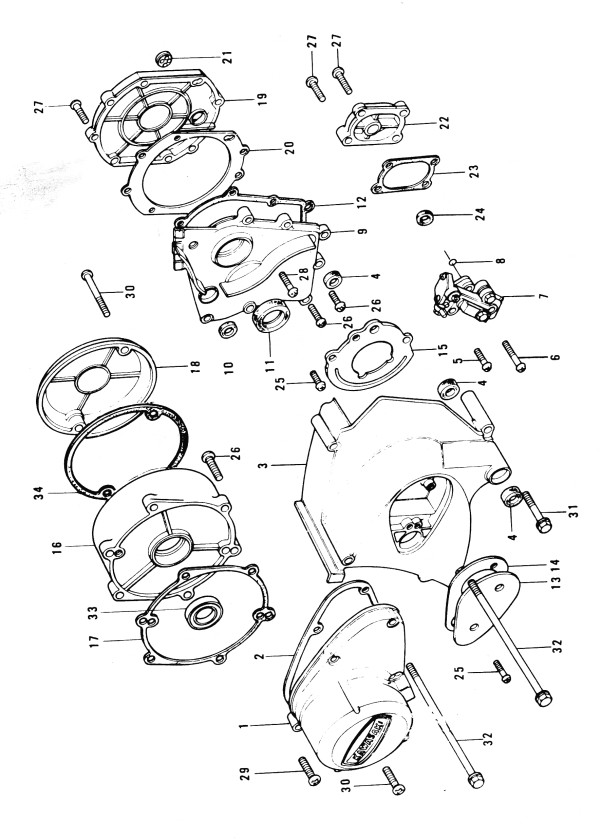

TITLE : エンジンカバー

No. 部品番号 部　品　名 個数
1 14031-053 カバー，レフトエンジン 1
2 14045-014 ガスケット，レフトエンジンカバー 1
3 14026-011 カバー，フロントチェーン 1
4 92049-004 オイルシール，SB12205 3
5 220B0512A ナベコネジ，5×12 1
6 220B0528A ナベコネジ，5×28 1
7 16082-037 オイルポンプアッシー 1
8 92055-053 Ｏリング，オイルポンプ 1
9 14024-007 カバー，トランスミッション 1
10 92050-048 オイルシール，TC7187 1
11 92050-024 オイルシール，SC325210 1
12 14058-004 ガスケット，トランスミッションカバー 1
13 14026-012 カバー，オイルポンプ 1
14 14045-015 ガスケット，オイルポンプカバー 1
15 14024-008 カバー，エンジンスプロケット 1
16 14032-083 カバー，ライトエンジン 1
17 14046-023 ガスケット，ライトエンジンカバー 1
18 14027-015 キャップ，コンタクトブレーカー 1
19 14032-082 カバー，クラッチ 1
20 14046-024 ガスケット，クラッチカバー 1
21 52015-004 ゲージ，オイルレベル 1
22 14032-075 カバー，キックシャフト 1
23 14046-025 ガスケット，キックシャフトカバー 1
24 92049-001 オイルシール，SB22325,5 1
25 220B0612 ナベコネジ，6×12 4
26 220B0622 ナベコネジ，6×22 11
27 220B0625 ナベコネジ，6×25 11
28 220B0628 ナベコネジ，6×28 1
29 220B0630 ナベコネジ，6×30 7
30 220B0640 ナベコネジ，6×40 8
31 110G0671 ボルト，6×71 2
32 110G06125 ボルト，6×125 2
33 92050-047 オイルシール 1
34 14050-006 ガスケット，コンタクトブレーカーキャップ 1
Check
posted by z2f.net  [ エンジン ]  - -
DATE : 2006.07.13 Thursday 00:16

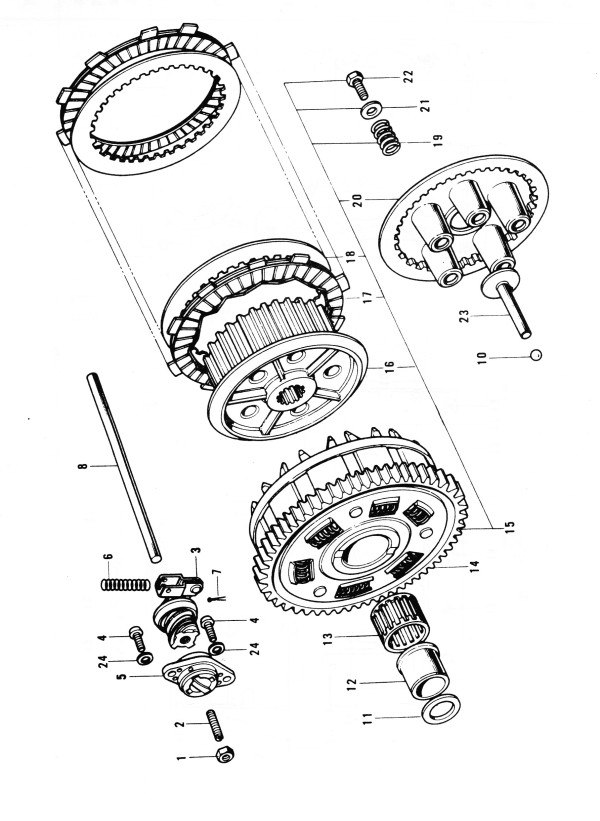

TITLE : クラッチ

No. 部品番号 部　品　名 個数
1 315B0800 ナット，8mm 1
2 92014-014 トメネジ，8×25 1
3 13102-013 インナー，クラッチレリーズ 1
4 220B0616 ナベコネジ，6×16 2
5 13118-007 アウター，クラッチレリーズ 1
6 92081-069 スプリング，クラッチレリーズ 1
7 550D1615 コッターピン，1.6×15 1
8 13116-021 ロッド，クラッチプッシュ 1
9 411B0600 プレーンワッシャー，6mm 2
10 600A1200 ボール，スティール，3/8’ 1
11 92026-022 ワッシャー，クラッチスラスト 1
12 92028-135 ブッシュクラッチ 1
13 92046-028 ニードルベアリング，クラッチ 1
14 13095-036 ハウジング，クラッチ 1
15 13081-066 クラッチアッシー 1
16 13087-031 ハブ，クラッチ 1
17 13088-030 プレート，クラッチフリクション 8
18 13089-022 プレート，クラッチスティール 7
19 92081-120 スプリング，クラッチ 5
20 13187-006 プレート，クラッチスプリング 1
21 13091-011 ホルダー，クラッチスプリング 5
22 110B0618 ボルト，6×18 5
116B0618 ボルト，6×18 ALT
23 13116-022 プッシャー，クラッチスプリングプレート 1
24 411B0600 プレーンワッシャー，6mm 2
Check
posted by z2f.net  [ エンジン ]  - -
DATE : 2006.07.13 Thursday 00:05

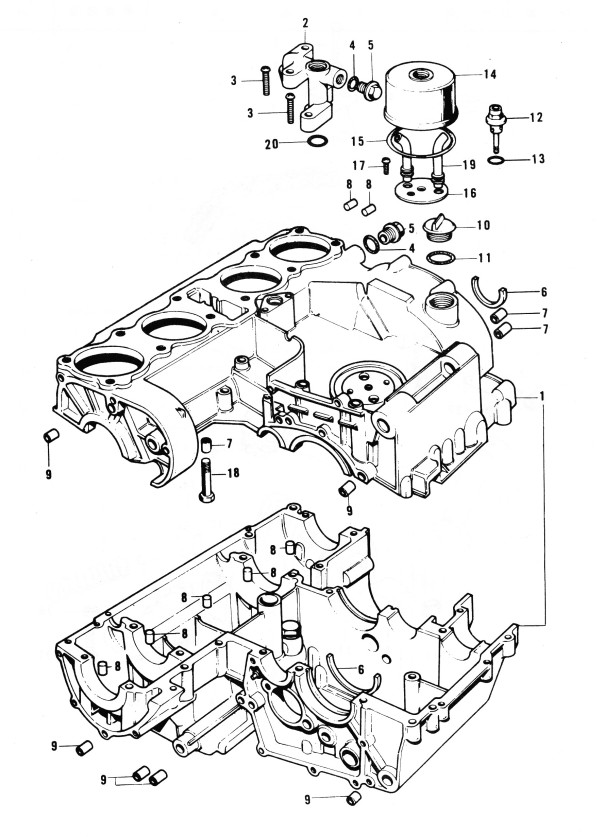

TITLE : クランクケース

No. 部品番号 部　品　名 個数
1 1400-052 クランクケースセット 1
2 16109-003 パイプ 1
3 220B0635 ナベコネジ，6×35 4
4 670B2015 Ｏリング，15mm 2
5 92066-021 プラグ 2
6 14013-001 リング，ベアリングセット，62mm 2
7 552A1014 ノックピン，10×14 4
8 610A0614 ノックピン，10×14 8
9 92042-007 ノックピン 6
10 16115-013 プラグ，オイルフイラー 1
11 92055-049 Ｏリング，オイルフイラープラグ 1
12 92003-098 ボルト，ブリーザー 1
13 670B2016 Ｏリング，16mm 1
14 14070-003 ボディー，ブリーザー 1
15 92055-052 Ｏリング，ブリーザーボディー 1
16 14068-003 プレート，ブリーザー 1
17 220B0618 ナベコネジ，6×18 2
18 92003-107 ボルト，8×72 4
19 92059-081 チューブ 2
20 670B2018 Ｏリング，18mm 2
Check
posted by z2f.net  [ エンジン ]  - -
DATE : 2006.07.12 Wednesday 22:53

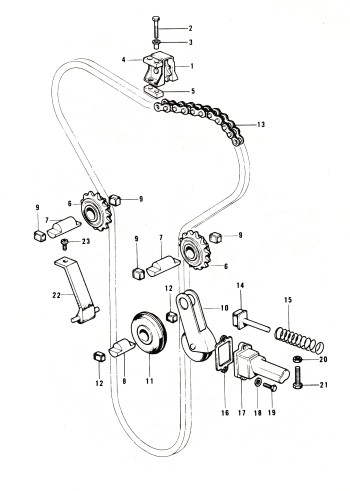

TITLE : カムチェーン，テンショナー

No. 部品番号 部　品　名 個数
1 12057-001 アイドラーアッシー，カムチェーン 1
2 110G0635 ボルト，6×35 4
3 92027-155 カラー，アイドラー 4
4 92075-119 ラバー，アイドラー 2
5 92075-120 ラバー，アイドラー 2
6 12057-002 アイドラーアッシー，カムチェーン 2
7 12052-002 シャフト，ガイドローラー 2
8 12052-003 シャフト 1
9 92075-122 ラバー，ガイドローラー 4
10 12048-001 テンショナーアッシー，カムチェーン 1
11 12055-002 ローラー．カムチェインガイド 1
12 92075-123 ラバー，ガイドローラー 2
13 21070-003 チェイン，カムシャフト 1
14 12054-001 ロッドアッシー，プュシュ 1
15 92081-107 スプリング，テンショナー 1
16 12056-001 ガスケット，テンショナーホルダー 1
17 12047-001 ホルダー，カムチェインテンショナー 1
18 410B0600 スプリングワッシャー，6mm 2
19 110B0620 ボルト，6×20 2
20 310B0600 ナット，6mm 1
21 92003-093 ボルト，テンショナーアジャスト 1
22 12053-001 ガイド，カムチェイン 1
23 220B0610 ナベコネジ，6×10 1
Check
posted by z2f.net  [ エンジン ]  - -
DATE : 2006.07.12 Wednesday 12:47

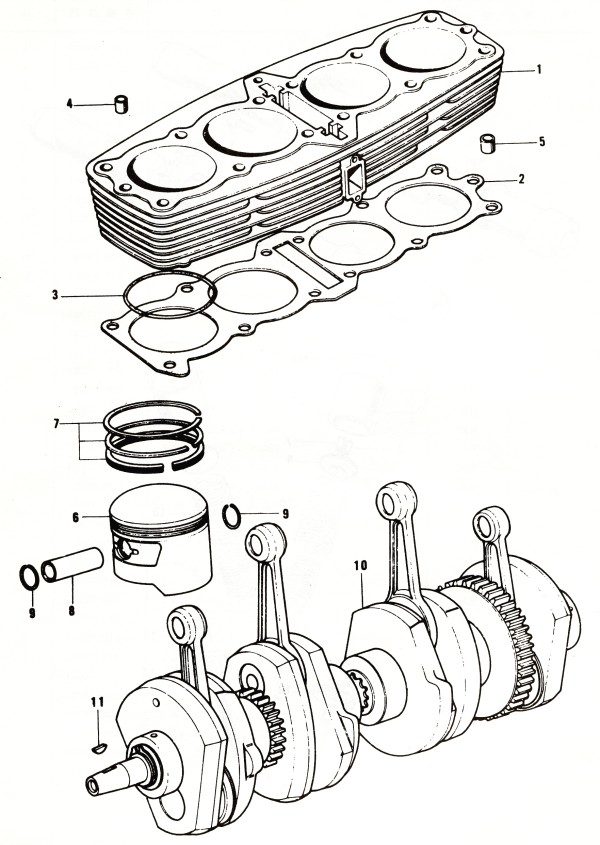

TITLE : シリンダー，ピストン，クランクシャフト

No. 部品番号 部　品　名 個数
1 11006-014 シリンダー 1
2 11009-030 ガスケット，シリンダーベース 1
3 92055-056 Ｏリング 4
4 552A1014 ノックビン，10x14 2
5 92042-028 ノックピン 2
6 13001-063 ピストン，STD 4
13027-061 ピストン，1.0mmオーバーサイズ
13029-065 ピストン，0.5mmオーバサイズ
7 13008-048 ピストンリングセット，STD 4
13025-050 ピストンリングセット，0.5mmオーバーサイズ
13024-051 ピストンリングセット，1.0mmオーバーサイズ
8 13002-026 ビン，ピストン 4
9 92036-021 サークリッフ，ピストンピン 8
10 13031-044 クランクシャフトアッシー 1
11 92038-001 キー 1







Check
posted by z2f.net  [ エンジン ]  - -
